Fleischmann Sound-Taurus mit separat schaltbarem Licht
Autor: Carsten
Schwierigkeit:
Der Taurus von Fleischmann verfügt über einen Platinendecoder von Zimo. Die Lichtfunktionen sind direkt auf der Platine integriert, So hat er neben Spitzen- und Schlusslicht auch separate LEDs für das Fernlicht bekommen. Völlig unverständlich ist aber, warum Fleischmann darauf verzichtet hat, das Schlusslicht abschalten zu können, damit die Wagen nicht angeleuchtet werden.
Diese Umbauanleitung basiert auf einem Bericht von Torsten Lang, vielen Dank an ihn, dass ich die Infos hier aufbereiten und veröffentlichen darf. Ein weiteres Dankeschön geht an Herrn Holub von der Firma Zimo für die technischen Informationen.
Wichtige Informationen
Bitte seid euch darüber im Klaren, dass dieser Umbau direktes Löten am Prozessor erfordert. Die Lötpunkte sind zudem sehr, sehr klein, ihr benötigt also eine passende Ausrüstung für solche Arbeiten. Löterfahrung wäre ebenfalls nicht schlecht und selbstverständlich auch eine ruhige Hand.
Die Logikpegel werden direkt an den Prozessorausgängen abgegriffen und lediglich mit einem MOSFET verstärkt. Es gibt keinerlei Schutzvorkehrungen, stellt also sicher, dass nirgends ein Kurzschluss entsteht. Wenn das passiert ist mit großer Wahrscheinlichkeit der Prozessor hinüber.
Zuletzt noch der Hinweis, der sich eigentlich von allein versteht: Ihr verliert mit diesem Umbau jeglichen Anspruch auf Garantie oder Gewährleistung. Der Umbau geschieht auf eigene Gefahr.

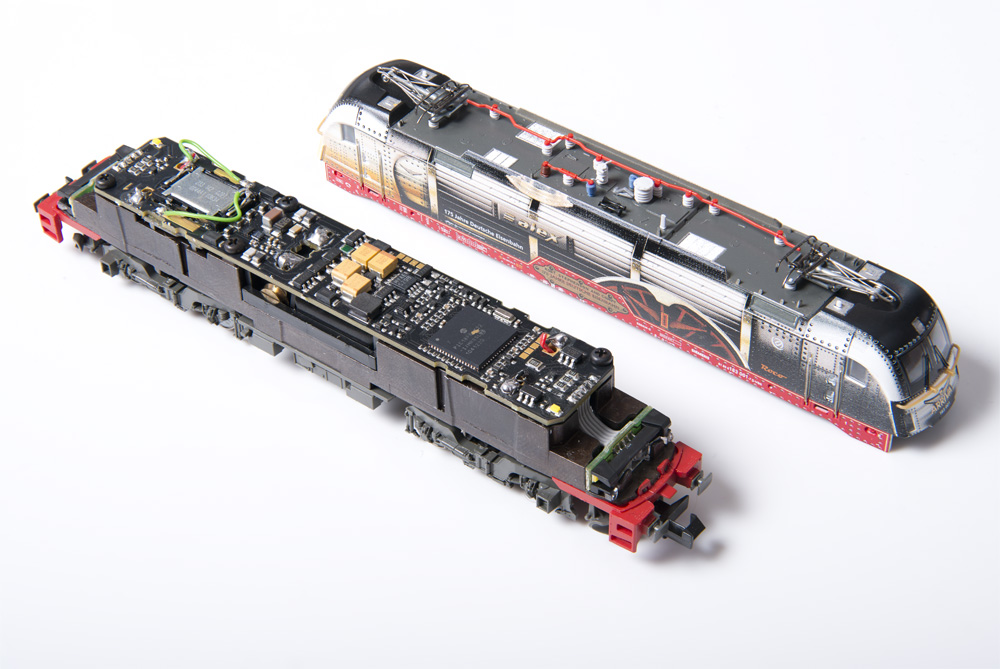

Taurus zerlegtLok zerlegen
Das Gehäuse ist lediglich aufgeklipst, mit etwas Spreizen kann das Chassis herausgezogen werden. Weiter muss man den Taurus auch nicht zerlegen, man kommt so an alle relevanten Bauteile heran.
Platine mit Zimo-Sounddecoder

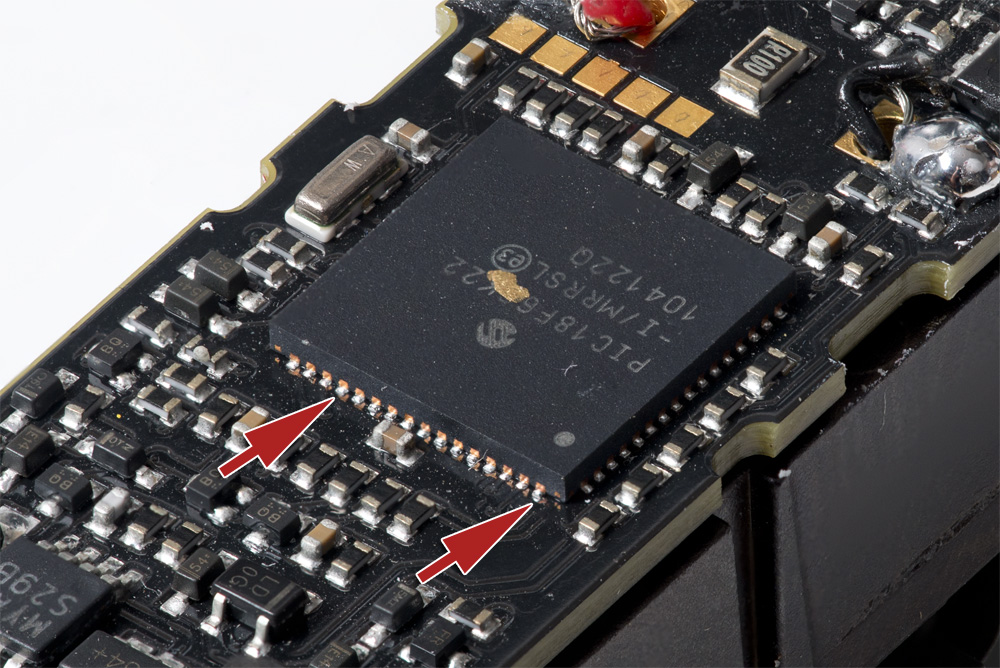

Position der Pins am Prozessor

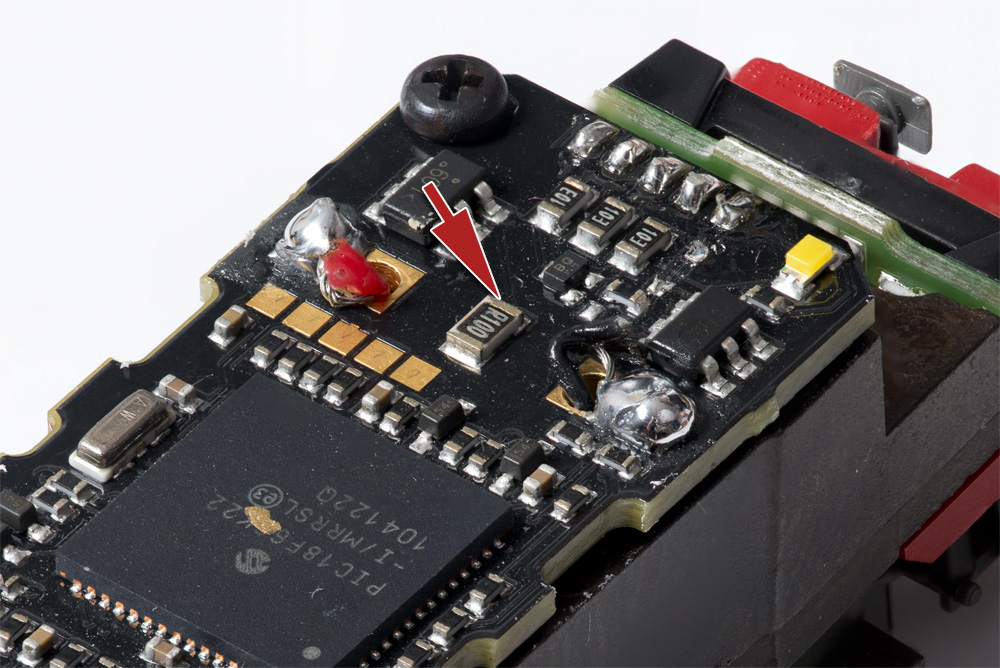

Masse-Abgriff

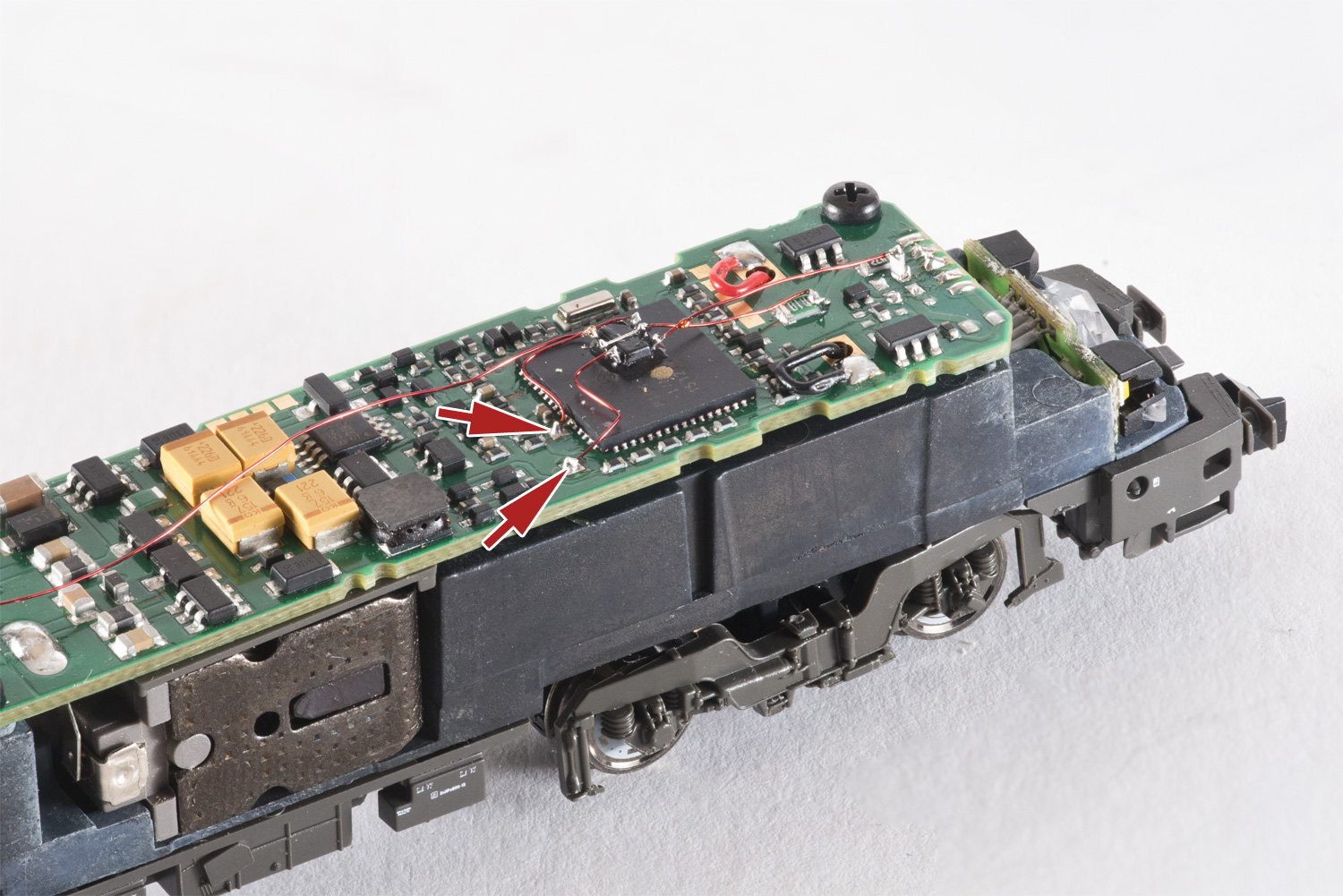

Anschlusspunkte neue PlatineAbgreifen der Signale
Am Prozessor stehen noch vier unverstärkte Funktionsausgänge zur Verfügung, am besten zugänglich sind FA5 und FA6 an den Pins 52 und 64. Ich habe beide Pins im Bild markiert. Dort werden zwei Kupferlackdrähte angelötet, dies ist zugleich auch der schwierigste Teil des Umbaus.
Als nächstes benötigen wir zum Verstärken der Ausgänge einen Punkt, an dem wir die Decoder-Masse abgreifen können. Dafür eignet sich hervorragend ein Widerstand in der Nähe des Prozessors. Auch dort wird ein Kupferlackdraht angelötet.
Hinweis: Bei neueren Versionen der Platine wurden zwei unverstärkte Ausgänge als Lötpads herausgeführt. Dies sind allerdings FA3 und FA4. Macht aber nichts, es müssen lediglich einige CVs anders gesetzt werden. In jedem Fall wird der Umbau dadurch erheblich erleichtert. Die Anschlusspunkte habe ich im Bild markiert.

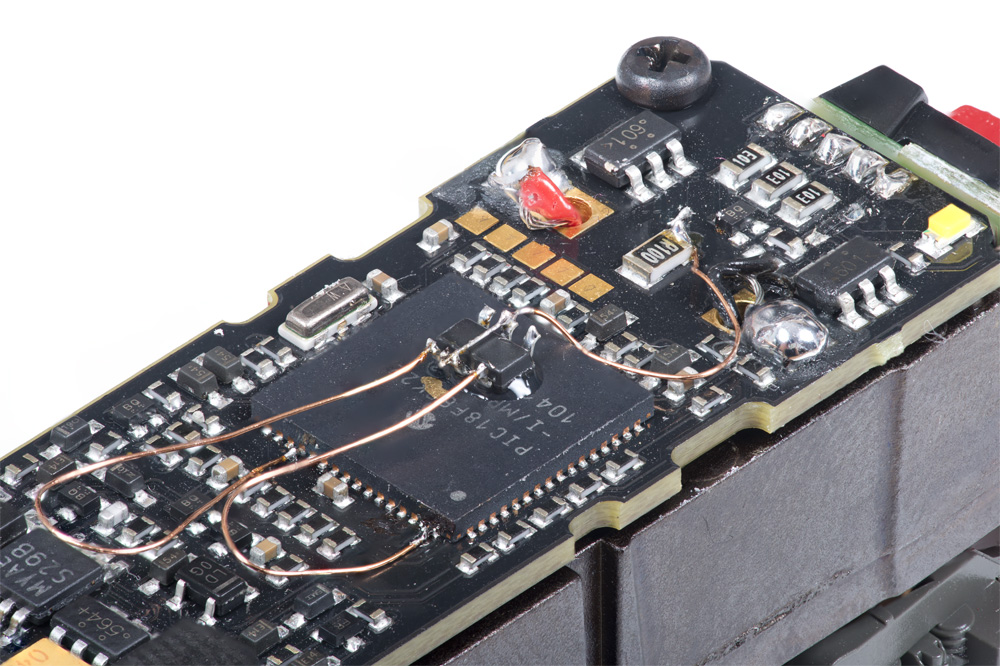

MOSFET mit Prozessor-Pins und Masse verbundenVerstärken der Signale
Natürlich benötigen wir zum Verstärken auch einen Transistor. Meine Wahl fällt dabei auf MOSFETs, da man sich damit einen Widerstand je Ausgang sparen kann. Weil zwei Ausgänge verstärkt werden sollen, bietet es sich an, gleich einen Dual-MOSFET zu verwenden. Ich verwende dazu den FDC6561AN von Fairchild, er hat ein günstigeres Pinlayout als andere Typen. Der Baustein wird über Kopf auf den Prozessor geklebt. Man sollte ihn so ausrichten, dass die Seite mit den Gate-Anschlüssen zu den beiden verkabelten Prozessor-Pins zeigt und die Drain-Pins zum Masse-Draht am Widerstand. Zum Festkleben habe ich UV-Kleber (Bondic) verwendet.
Nachdem der MOSFET an Ort und Stelle sitzt, werden seine Beinchen etwas verzinnt. Die Masse-Anschlüsse werden zuerst angelötet. Es sind die beiden mittleren Pins, dadurch kann man den Masse-Draht einfach etwas länger verzinnen und ihn direkt auf beide Anschlüsse löten. Danach werden die beiden Kabel vom Prozessor mit den Gate-Anschlüssen verlötet. Die Funktionsausgänge stehen damit verstärkt zur Verfügung.

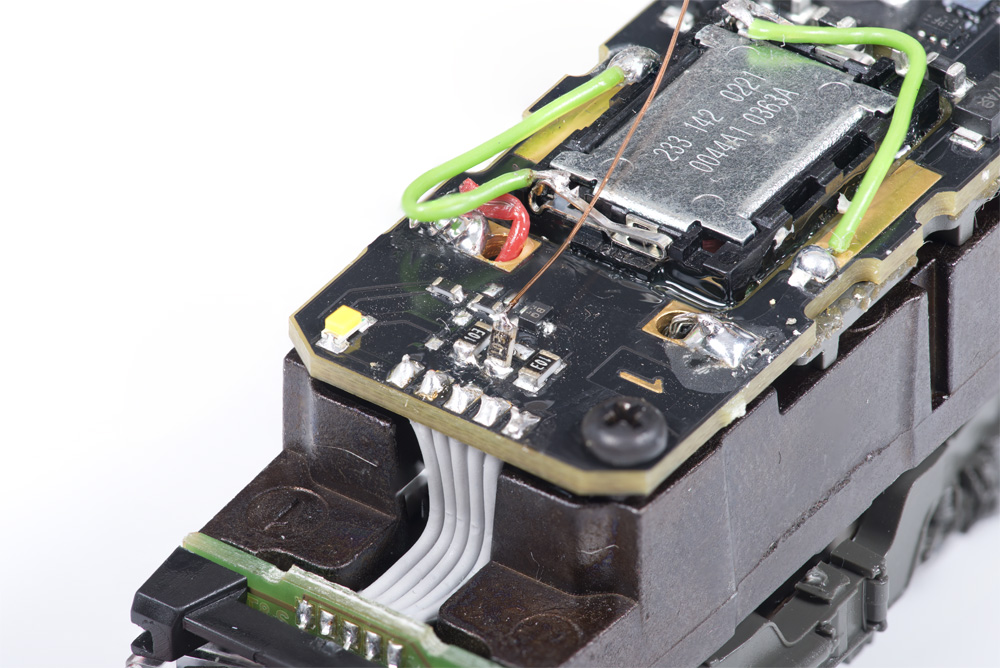

Anschluss der Funktionsausgänge am Vorwiderstand

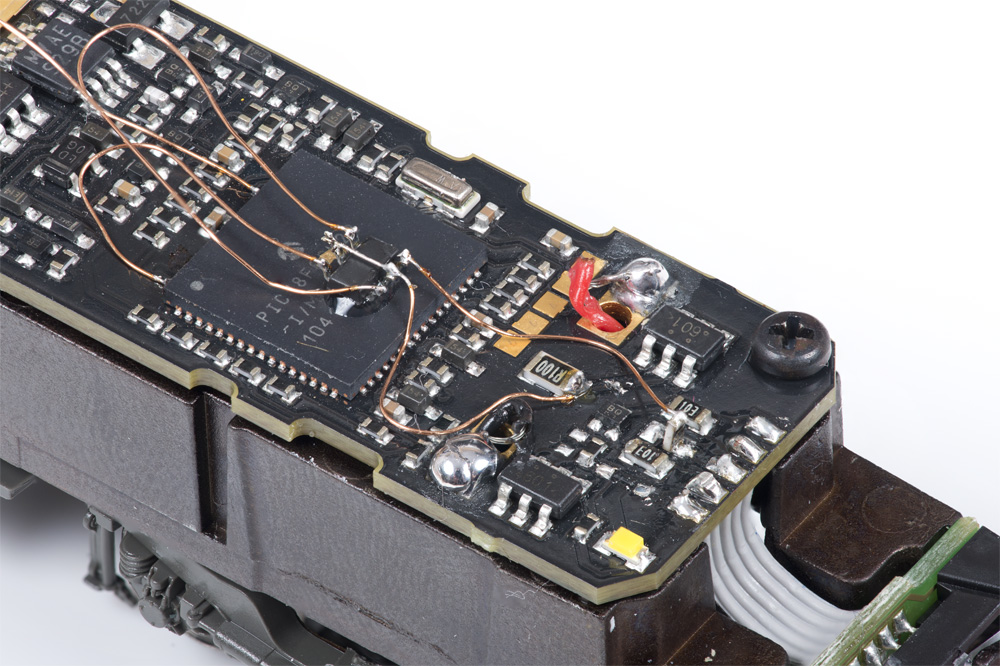

Die fertige Verkabelung

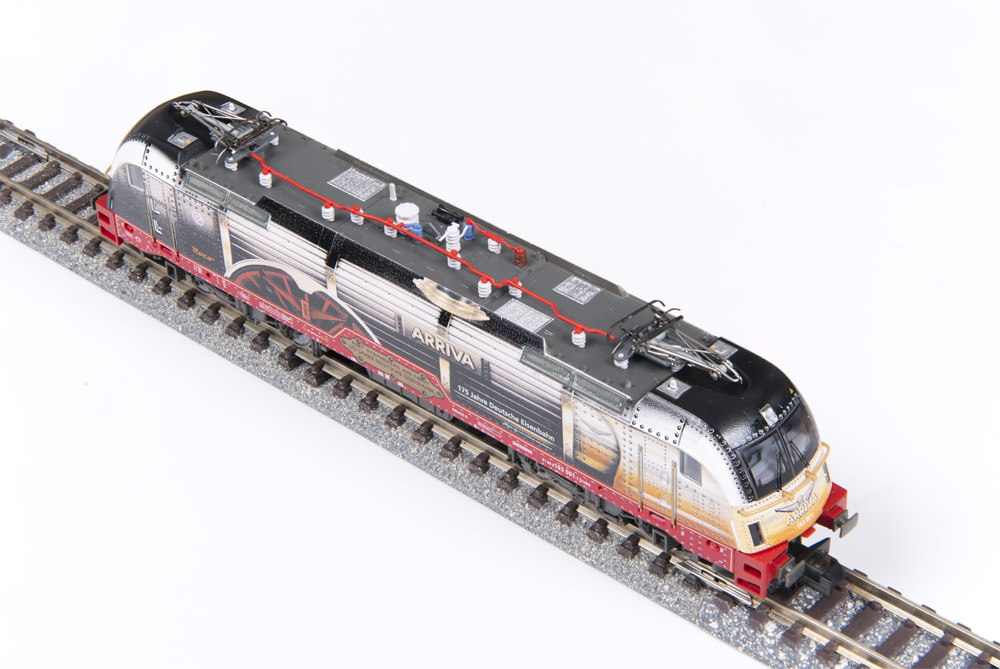

Taurus von FleischmannVerbinden der Schlusslichter
Bei meinem Umbau habe ich mich entschlossen, die roten LEDs an die neuen Funktionsausgänge zu hängen. Dazu werden an den Enden der Platine jeweils die mittleren Widerstände ab- und auf dem äußeren Pad senkrecht wieder angelötet. An die in der Luft hängen Anschlüsse der Widerstände werden wieder Kupferlackdrähte angelötet, die dann mit den Drain-Pins des MOSFETS verbunden werden.
Ist das geschafft, ist der Umbau schon fertig. Die Funktionsausgänge müssen nun noch auf eine Taste gelegt werden. Je nach Anschluss am MOSFET kann erstmal mit CV 33 = 65 und CV 34 = 130 oder CV 33 = 129 und CV 34 = 66 die alte Funktionalität hergestellt werden.
Viel Erfolg beim Umbauen des Taurus!
