Doehler & Haass DH05C

Der DH05C ist ein Multiprotokoll-Decoder, der neben DCC auch SX1 und SX2 spricht. Dabei verwendet der Decoder das Format, in dem er zuletzt programmiert wurde.

Der Decoder ist pufferbar. Für den Anschluss von Plus und Masse kann man entweder auf die SUSI-Pads auf der Rückseite zurückgreifen oder auf der Vorderseite die Anschlüsse der Kondensatoren als Lötpunkte nutzen.

Bitte beachten: Im SX1-Betrieb ist die Pufferung problematisch, der Decoder lässt sich dann nicht mehr programmieren. Unter SX2 und DCC tritt dieses Problem nicht auf.

Technische Daten

Betriebsarten SX1, SX2, DCC, analog
Maße 13,2 x 6,8 x 1,4 mm
Gesamtbelastbarkeit 0,5 A
Max. Motorstrom 0,5 A
Max. Fahrspannung 18 V
2 Lichtausgänge, dimmbar je 150 mA
2 Zusatzausgänge, dimmbar je 300 mA
mit SUSI-Schnittstelle

Eigenschaften

Hinweise zum Anschluss von Pufferkondensatoren

Der Anschluss von Pufferkondensatoren kann entweder direkt an den Dioden des Gleichrichters oder an den SUSI-Anschlüssen ZVS (Plus) und GND (Masse) erfolgen. In jedem Fall muss der Decoder eine aktuelle Firmware enthalten (mindestens Version 3.03), damit in CV 137 der Energiesparmodus deaktiviert werden kann (Bit 1 = 1). Ist der Energiesparmodus aktiv, werden bei Verlust des Gleissignals alle Verbraucher abgeschaltet, die Energie der Kondensatoren wird dann nur dem Prozessor und dem Motor zur Verfügung gestellt. Damit kommt es weiter zu flackerndem Licht, obwohl ausreichend Kapazität zum Puffern vorhanden ist.

CV 137 Bit 1 schaltet den Energiesparmodus für die Funktionsausgänge ab. Achtung, die CV hat ähnlich wie CV 29 mehrere Funktionen, den einzutragenden Wert also bitte ggf. mit dem kleinen Helferlein ermitteln!


Motor rechts

Motor links

Gleis rechts

Gleis links

Licht vorn

Licht hinten
+5 V

Licht hinten

Licht vorn

Gleis links

Gleis rechts

Motor links

Motor rechts

AUX 2

SUSI Clock

SUSI Data

AUX 1

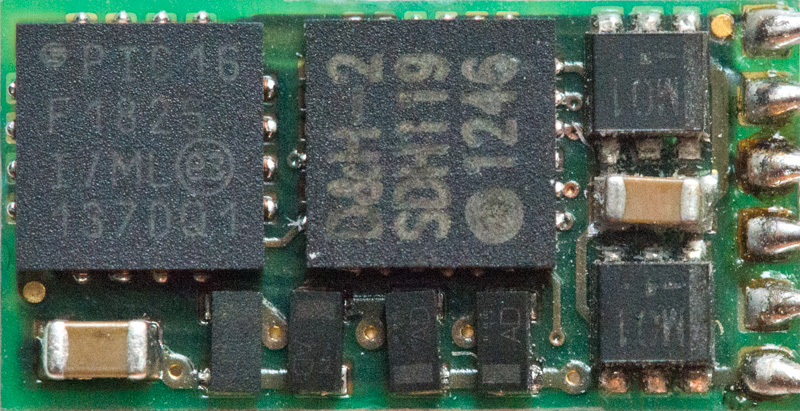

DH05C VorderseiteAnschlüsse DH05C vorn

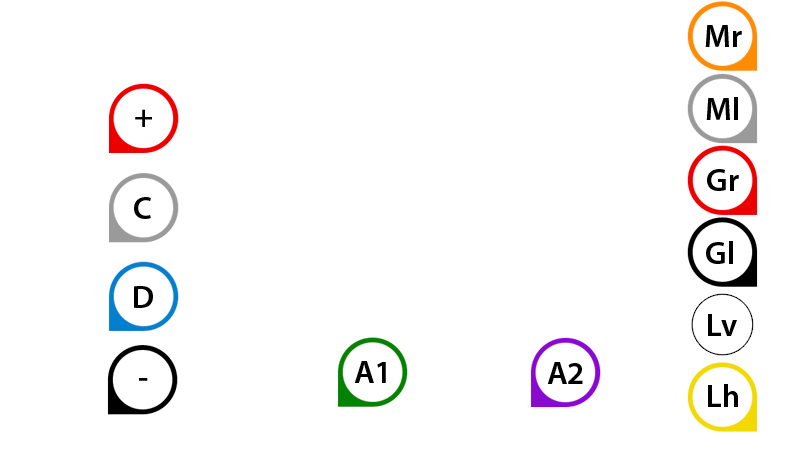

DH05C RückseiteAnschlüsse DH05C hinten
