Tran DCX65

Lokdecoder für Spur T, Z und N

Zur Produktseite bei CT-Elektronik

Tran hat den DCX65 als eine Art Spezialdecoder entwickelt. Er verfügt über einen Spannungsregler für den Motorausgang, mit dem Kleinstmotoren für eine Nennspannung von 3 - 8 V angetrieben werden können. Zusammen mit der winzigen Baugröße von nur 6 x 5 x 1,8 mm kann er damit als erster Decoder überhaupt sogar in Loks der Spur T eingesetzt werden.

Technische Daten

Motorausgang: belastbar mit max. 250 mA
Funktionsausgänge: 4 verstärkte (2 unbedrahtet), max. 250 mA je Ausgang, 1 unverstärkter
Abmessungen: 6 x 5 x 1,8 mm - beidseitig bestückt
Besonderheiten: Kupplungsansteuerung, pufferbar, Lenz ABC
  • Motorspannung 5 V
  • voll NMRA-kompatibel (DCC-Datenformat)
  • Bremsen und Anhalten mit Dioden (Lenz ABC)
  • volles Function Mapping nach NMRA-Anordnung (freie Zuordnung der Ausgänge)
  • Funktionsausgänge dimmbar
  • Dimmfrequenz 1,2 kHz
  • Kupplungsteuerung, Zeitsteuerung für digitale Kupplung
  • voller DCC-Adressraum 1 - 10240
  • Rangierfunktionen, Vitrinen Modus, verminderte Rückwärts-Geschwindigkeit,...
  • freie Geschwindigkeitskennlinie
  • optimierbarer Lastausgleich (P- und I-Regler)
  • hochfrequente Motoransteuerung 16 / 32 kHz, bestens geeignet für Glockenanker-Motoren (z.B. Faulhaber, Maxon)
  • niederfrequente Motoransteuerung 30 - 150 Hz
  • wahlweise 14, 28 oder 128 Fahrstufen
  • 250mA Motorstrom, 4 verstärkte Funktionsausgänge, 1 Logikpegel-Ausgang
  • Achtung: Gesamtstrom für den Decoder darf 250 mA nicht übersteigen!
  • digitaler oder analoger Betrieb, „on the fly“-Programmieren
  • Hardreset, User-CVs
  • voll programmierbar mit Roco Lokmaus 2 (auch Werte bis 255 sowie CVs > 99)
  • zuverlässiger Überlastungsschutz für den Motorausgang (Achtung, Funktionsausgänge sind nicht gegen Überlast geschützt)
  • 2 CV-Sätze frei wählbar (für eigene bzw. fremde Anwendungen, z.B. Wechsel auf Clubanlage, Doppeltraktion usw.)

Firmware

Die Firmware des DCX65 ist mit Hilfe des Soundprog-Programmiergerätes oder der ZF5-Zentrale austauschbar.

Hier gehts zu den Downloads.

Programmierung

Hinweise zur Programmierung und zu den einzelnen CVs findet ihr in unserer CV-Liste.

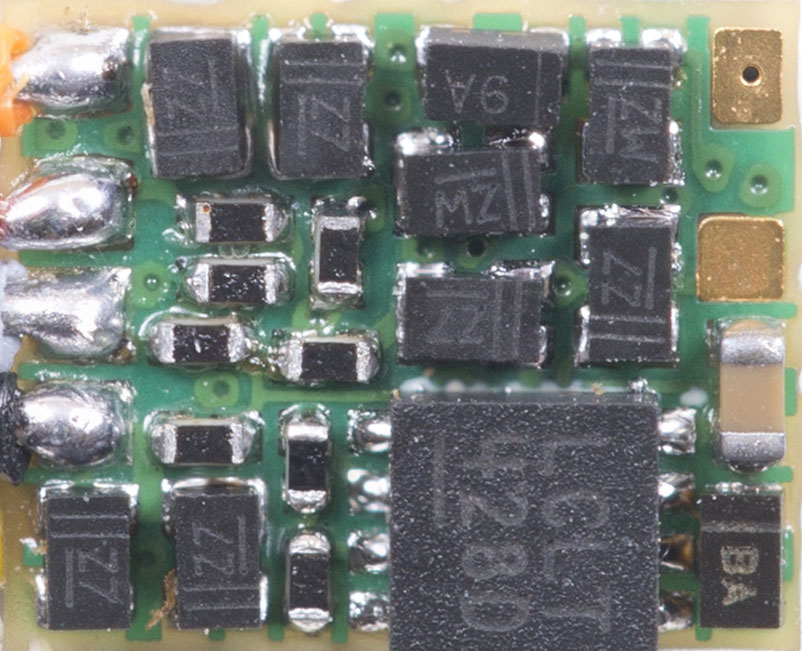

DCX65 VorderseiteAnschlüsse DCX65 vorn

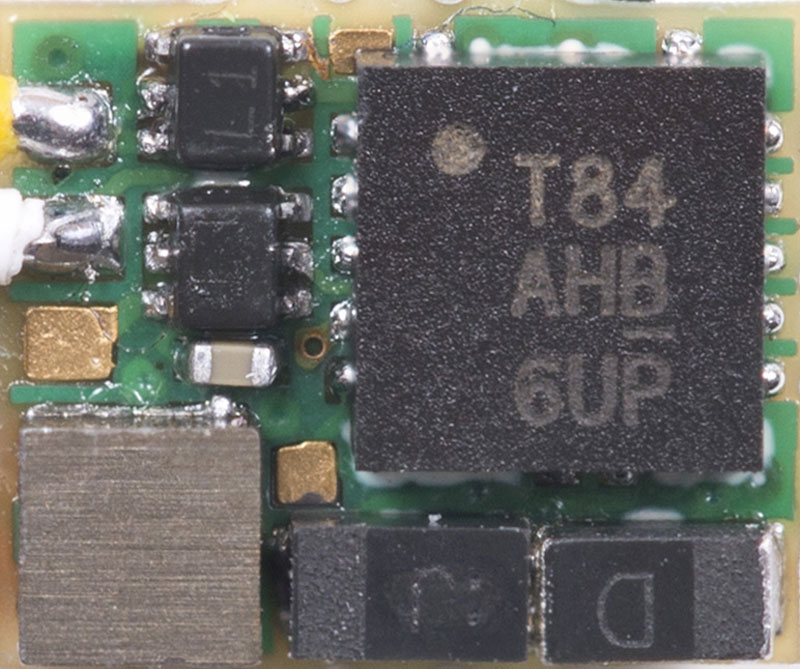

DCX65 RückseiteAnschlüsse DCX65 hinten

Unter den nebenstehenden Links gibt es weiterführende Informationen zum DCX65.
