Tran DCX77z

Lokdecoder für Spur Z und N

Zur Produktseite bei CT-Elektronik

Der DCX77z ist in der Fläche erheblich kleiner als der DCX76, dafür allerdings etwas dicker, da beidseitig bestückt. In Sachen Leistungsfähigkeit und Funktionen steht er seinem „Bruder“ jedoch kaum nach!

Technische Daten

Motorausgang: belastbar mit max. 0,8 A
Funktionsausgänge: 4 verstärkte (2 unbedrahtet), max. 200 mA je Ausgang
Abmessungen: 5 x 7,6 x 1,8 mm - beidseitig bestückt
Besonderheiten: Kupplungsansteuerung, pufferbar, Lenz ABC
Betriebsspannung max. 16 V!
  • voll NMRA-kompatibel (DCC-Datenformat)
  • Bremsen und Anhalten mit Dioden (Lenz ABC)
  • volles Function Mapping nach NMRA-Anordnung (freie Zuordnung der Ausgänge)
  • Funktionsausgänge dimmbar
  • Dimmfrequenz 1,2 kHz
  • Kupplungsteuerung, Zeitsteuerung für digitale Kupplung
  • voller DCC-Adressraum 1 - 10240
  • Rangierfunktionen, Vitrinen Modus, verminderte Rückwärts-Geschwindigkeit,...
  • Auswertung der LGB Pulskettensteuerung
  • freie Geschwindigkeitskennlinie
  • optimierbarer Lastausgleich (P- und I-Regler)
  • hochfrequente Motoransteuerung 16 / 32 kHz, bestens geeignet für Glockenanker-Motoren (z.B. Faulhaber, Maxon)
  • niederfrequente Motoransteuerung 30 - 150 Hz
  • wahlweise 14, 28 oder 128 Fahrstufen
  • 0,8 A Motorstrom, 4 verstärkte Funktionsausgänge
  • digitaler oder analoger Betrieb, „on the fly“-Programmieren
  • Hardreset, User-CVs
  • getrennt einstellbare Bremszeit mit HLU
  • signalabhängige Zugbeeinflussung (HLU Zimo, ausschaltbar)
  • Zugnummernerkennung (Zimo, ausschaltbar)
  • voll programmierbar mit Roco Lokmaus 2 (auch Werte bis 255 sowie CVs > 99)
  • zuverlässiger Überlastungsschutz für Motor- und Zusatzausgänge
  • 2 CV-Sätze frei wählbar (für eigene bzw. fremde Anwendungen, z.B. Wechsel auf Clubanlage, Doppeltraktion usw.)

Firmware

Die Firmware des DCX77z ist mit Hilfe des Soundprog-Programmiergerätes oder der ZF5-Zentrale austauschbar.

Hier gehts zu den Downloads.

Programmierung

Hinweise zur Programmierung und zu den einzelnen CVs findet ihr in unserer CV-Liste.

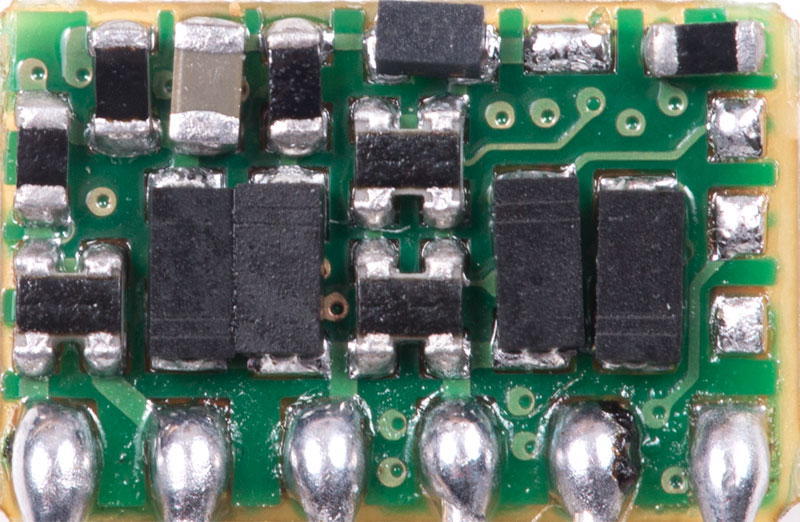

DCX77z VorderseiteDCX77z vorn

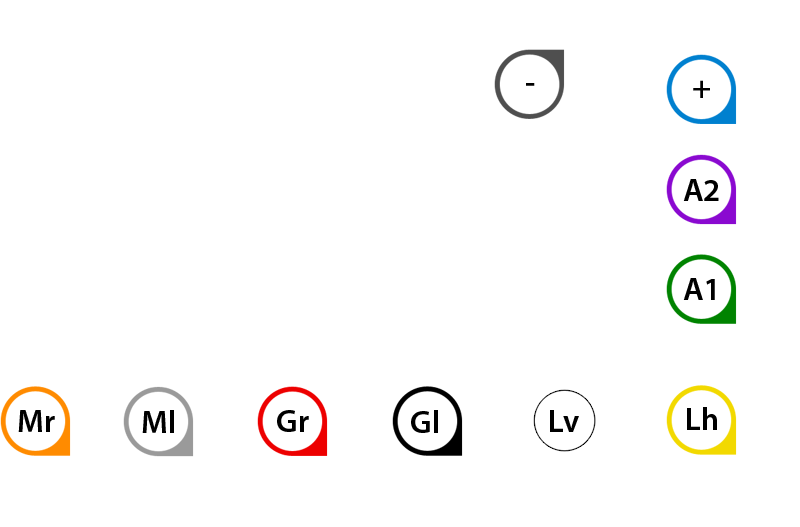

DCX77z RückseiteAnschlüsse DCX77z hinten

DCX77zDCX77z

DCX77z im Vergleich mit DCX76z und DH05CDCX77z im Vergleich mit DCX76z und DH05C

Unter den nebenstehenden Links gibt es weiterführende Informationen zum DCX76z.
